Ricostruita una caviglia con protesi 3D

Una tecnica innovativa di personalizzazione dell’intera procedura di sostituzione protesica di caviglia, che partendo dall’anatomia di ogni singolo paziente permette di costruire un impianto su misura in stampa 3D, è stata messa a punto all’Istituto Ortopedico Rizzoli di Bologna.

In Italia, prima volta al mondo, ricostruita intera caviglia con protesi su misura stampata in 3D

Una tecnica innovativa di personalizzazione dell’intera procedura di sostituzione protesica di caviglia, che partendo dall’anatomia di ogni singolo paziente permette di costruire un impianto su misura in stampa 3D, è stata messa a punto grazie alla collaborazione tra chirurghi ortopedici e ingegneri dell’Istituto Ortopedico Rizzoli e dell’Università di Bologna.

Il professor Cesare Faldini, direttore della Clinica Ortopedica I, ha coordinato l’equipe che ha eseguito l’impianto su un paziente di 57 anni, che aveva perso la funzionalità articolare in seguito a un incidente stradale. Era finora considerato non operabile a causa della severa alterazione anatomica della sua caviglia. Oggi cammina, grazie all’intervento eseguito al Rizzoli il 9 ottobre scorso.

Le fratture destruenti non sono rare e sono causate principalmente da incidenti stradali e da infortuni sul lavoro (cadute dall’alto). A subirle sono tipicamente pazienti giovani, che salvano il piede ma non la sua funzionalità, e spesso, alla fine di un lungo e problematico percorso di cura, rimangono con gravi danni all’articolazione della caviglia. La mancanza di movimento e il dolore determinano così una severa zoppia e la necessità di calzature ortopediche o di plantari, che limitano gravemente la vita di relazione e la capacità lavorativa.
L’applicazione di una protesi articolare in situazioni come queste fino ad oggi era resa complessa dal fatto che le componenti protesiche standard sono progettate per articolazioni anatomicamente regolari, con danni artrosici solo a livello della cartilagine. Gli esiti di gravi traumi e di fratture, modificando notevolmente la forma articolare, rendono l’intervento di sostituzione protesica classica possibile solo in pochi casi.

La procedura innovativa si è svolta in due tempi: il paziente ha eseguito qualche settimana prima dell’intervento un esame TC della caviglia, in posizione eretta. Da questo esame, un’attenta ricostruzione 3D ha permesso di ricavare un modello tridimensionale della gamba e del piede del paziente. Chirurghi ortopedici e ingegneri biomedici hanno simulato l’intervento chirurgico al computer, lavorando su forma e dimensione di ogni componente protesica. Raggiunto e verificato il risultato più soddisfacente sia per il chirurgo che per l’ingegnere, la protesi vera e propria per l’impianto finale è stata stampata in una lega di Cromo-Cobalto-Molibdeno con la tecnologia EBM (un fascio di elettroni fonde strato per strato la polvere metallica in base al file digitale).
Ultima fase del percorso, il ricovero del paziente. L’intervento chirurgico, nonostante la complessità legata alla presenza di una grave alterazione dell’anatomia, è stato reso meno invasivo dall’utilizzo di guide personalizzate, costruite sempre in stampa 3D e progettate a stampo sull’osso virtuale del paziente, che hanno permesso di rimuovere solo la esatta parte di cartilagine e osso accessori, risparmiando il tessuto osseo necessario per ospitare le componenti protesiche.

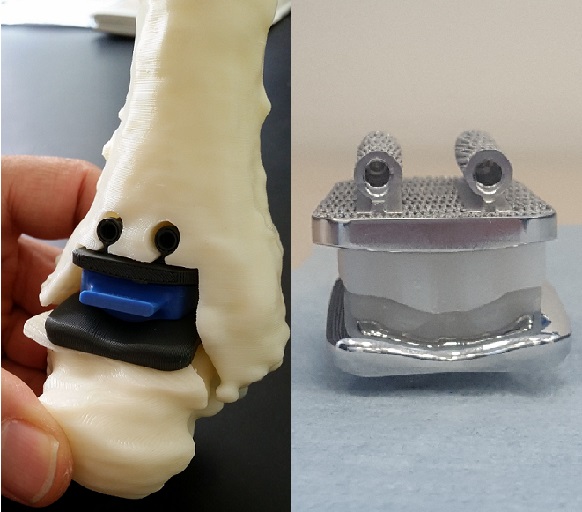

Una simulazione della protesi (a sinistra) e la protesi in lega.
Fonte: Istituto Ortopedico Rizzoli

“L’intervento eseguito al Rizzoli - spiega il professor Faldini - rappresenta un’innovazione assoluta a livello mondiale perché è la prima volta che un impianto protesico per la caviglia a conservazione dell’isometria legamentosa viene costruito in stampa tridimensionale e impiantato con una tecnica a guide di taglio personalizzate che permettono di risparmiare tempo chirurgico e tessuto osseo in un paziente affetto da una distruzione articolare post traumatica.”


Fonte: Comunicato stampa. Istituto Ortopedico Rizzoli di Bologna. 14/01/2020
